CARA TUNE UP 7K

BERIKUT INI MERUPAKAN CARA CARA MELAKUKAN TUNE UP MESIN TOYOTA KIJANG

  Tune Up Motor bensin
1.1   Pemeriksaan tutup radiator
Langkah-langkah memeriksanya:
a.   Cuci tutup radiator dengan air bila kotor.
b.   Periksa kondisi bagian tutup radiator yaitu pada penguci dan katup katupnya.







. Pemeriksaan tutup radiator

c. Pasang perigetes pada tutup radiator dan pilih pipa adaptor yang kedalamnya sesuai dengan tutup radiator.

 Mengetes tutup radiator

1.2 Memeriksa kebocoran sistem pendingin

Fungsinya sebagai alat penyetabil / menjaga temperatur mesin supava tetap normal selama bekerja.
Alat                 Bahan              Waktu
Kontak alat     Mesin hidup

Langkah kerja
a.   Periksa kebocoran radiator, slang — slang, paking kepala silinder & rumah termostat.
b.   Periksa kebocoran seal pompa air pada seal mesin hidup, jika bocor air akan keluar melalui lubang pelepas.

Pemeriksaan ketinggian minyak pelumas
Langkah pemeriksaan:
a. Mesin dalam keadaan mati dan oli terkumpul pada kalter.
b. Tongkat pemeriksa oil (stek) kita angkat, jika kotor kita lap dengan kain kemudian di masukkan lagi, angkat lagi stek tersebut dan kita periksa.
Keterangan :
v  Jika kondisi oli sudah berwarna hitam dan terasa ada kotoran / gram maka kondisi oil tersebut jelek.
v  Untuk melihat ketinggian oil maka angkat stek oil dari mesin dan periksa, jika masih batas ukur normal maka masih baik dan jika di bawah normal maka harus di isi lagi (untuk mesin memiliki SAE 20 — 50).

Penyetelan celah katup
Bertujuan
v  Mengetahui katup isap dan buang
v  Menentukan katup yang dapat di setel
v  Menyetel katup
Alat :
v  Kontak alat
v  Kunci sok 3/8
Bahan
v  Motor bensin 4 tak 4 silinder

Langkah kerja:
v  Cari besar celah kutup di dalam buku data (biasanya katup buang 0,3 dan katup isap 0,2) besar celah katup pada mesin panas dan dingin berbeda
v  Lepas tutup kepala silinder
v  Putar puli searah jarum jam sampai tanda TMA

Gambar g. Arah putaran
v  Topkan silinder 1 setel celah katup yang dapat disetel. Ciri silinder pertam katup buang dan katup isap dapat di stel dan silinder nomor 4 buang dan isap tidak dapat distel.







Cara penyetelan katup

1.3. Pengetesan Kompresi
Bertujuan untuk mengetahui tekanan kompres
Kontak alat dan compresi tester
Langkah kerja :
v  Hidupkan mesin sampai temperatur kerja (75 — 85 °C)
v  Lepas semua busi dan silinder 1 sampai terakhir
v  Gronkan kabel tegangan tinggi koil atau kabel (—) koil di lepas
v  Pasang alat ukur kompresi tester pada lubang busi (ditekan rapat – rapat )
v  Buka penuh katup gas dan ditahan
v  Mesin distater sampai jarum bergerak minimum 3 kali kemudian baca tekanannya (tekanan kompresi yang baik pada jenis motor Toyota Kijang adalah 9 – 12 kg/cm2 dan perbedaan hasil tekanan kompresi pada masing — masing silinder maksimum 1 kg/cm2)

1.4Penyetelan Celah Busi
Bertujuan membersikan kotoran atau kerak pada celah busi
Alat : fuller (spark phug guager), kunci busi, sikat baja
Cara kerja :

1. Lepas busi pada masing — masing silinder dengan kunci busi
2. Bersihkan elektroda dan kerak dan kotoran (jangan memakai kertas gosok karena bisa menyebabkan elektroda cepat habis).
3. Setel celah busi (celah busi 0,06 — 0,80 mm).

1. Setelah diukur pasang kembaili busi pada masing-masing silinder.

1.5 Memeriksa Hambatan Kabel Busi
Pemeriksaan tahanan setiap penghantar, dan elektroda didalam tutup distributor sampai strekerbusi, tahanan penghantar tidak boleh lebih 20 ksl jika tahanan tersebut terlalu besar maka lepas bagian penghantar dan periksa satu persatu mencari yang rusak.
Keterangan : Jika tahanan tinggi dan tegangan besar maka mesin sulit hidup
Memeriksa busi dengan W meter / avorneter posisikan x I W dibaca skala atas, kabel busi dikatakan bagus apabila jarum bergerak penuh ke kanan (hasil °O)
Periksa kabel busi yang satu dengan yang lain mungkin ada arus yang terhubung karena hubungan singkat.

I.6. Memeriksa Rotor dan Tutup Distributor
Dengan menggunakan kontak alat ohm / avometer
Cara memeriksa:

• Pemeriksaan dilakukan secara visual dilakukan dengan melihat kondisi fisik dan motor dan tutup dan kecetakan.
• Dengan menggunakan ohm meter yaitu dengan mengukur hambatannya (sama dengan hambatan kabel busi).

1.7 Melepas dan Memasang Distributor
Berfungsi berbagi arus ke masing-masing busi dengan perantara motor.
Tujuan melepas distributor dan merakitnya dengan baik.
Alat Kontak alat
Cara kerja :
a. Melepas distributor
v  Kontak dalam posisi off
v  Buka tutup distributor
v  Lepas baut pengikat lalu angkat distributor
b. Pemasangan distributor
v  Topkan kompresi 1
v  Kembalikan posisi saat pengapian (5-10) sebelum TMA
v  Posisikan aduans vakum sejajar dengan mesin
v  Posisikan rotor melintang terhadap mesin
v  Cocokkan alur roda gigi poros distributor dengan alur roda giginya tepat maka dengan sendirinya rotor akan menghadap busi no 2
v  Pasang baut pengikat (jangan di keraskan)
v  Setel saat pengapian (stel dengan lampu kontrol) kabel (+) lampu kontrol ke (-) coil, kabel (-) lampu kontrol ke body, kunci kontak posisi on, putar perhahan-lahan penuh ke kanan dan kembalikan kekiri sampai mendapatkan lampu kontrol mulai menyala / platina terjadi percikan bunga api.

1.8 Memeriksa dan Menyetel Saat Pengapian
Tujuan :
v  Menyetel saat pengapian dengan timming light
Alat :
v  Kontak alat
v  Timming light
Bahan:
v  Motor hidup
Cara penyetelan :

1. Pasang lampu timming light (kabel merah ke (+) batery, kabel hitam ke (—) batery, kabel busi pada timming di letakkan pada kabel busi no 1)











Pemasangan lampu timming

1. Setel putaran idle / kontrol
2. Lihat saat pengapian pada putaran idle, lihat tanda pengapian yang terletak pada puli roda gaya jika tanda tidak kelihatan warnai dengan kapur tulis











pemeriksaan dengan lampu timming

1. Kendorkan baut pengikat pada distributor sampai distributor dapat di pergerakkan. Jika pengapian tidak tepat, maka tepatkan saat pengapian dengan memutar distributor.

1.9 Memeriksa Advand Vacum
Advand vakum berfungsi untuk memajukan dan memundurkan saat pengapian berdasarkan beban mata / pembukaan gas karburator.
Pemeriksaan advand vacum pada saat distributor terpasang
Langkah kerja :
a. Lepas tutup distributor
b. Lepas selang vokum yang menuju ke karburator
c. Isap slang tersebut













Pemeriksaan Advand Vakum

2.0. Pemeriksaan Advand Sentriftigal
Berfungsi sebagai memajukan / memundurkan saat pengapian berdasarkan putaran motor.
Tujuannya memeriksa advans sentrifugal sederhana
Langkah kerja :

• Cara memeriksa

a. Pada distributor terpasang

• Buka tutup distributor
• Putar rotor dengan tangan searah putaran motor waktu mesin hidup 10-15˚ tahan kemudian lepas.









Pemeriksaan sederhana Advand sentrifugal

• Sentrifugal akan baik jika rotor di lepas maka rotor akan kembali seperti semula.
• Jika tidak kembali guvernor harus di ganti atau perbaiki.

2.1Memeriksa dan menytel celah platina
Fungsi platina untuk memutus dan menghubungkan arus listrik primer coil
Cara memeriksa celah platina untuk mendapatkan dwell yang baik 0,4-0,5 mm
Cara menyetel platina :

1. Posisikan mesin mati konci kontak off
2. Lepas tutup distributor dan distributor
3. Posisikan platina membuka dengan cara memutar poros engkol
4. Longgarkan baut pengikat platina dan stel pada alur platina
5. Keraskan baut pengikat platina pasang rotor dan tutup distributor
6. Periksa percikan bunga api pada kabel koil
7. Hidupkan mesin periksa kembali sudut dwell.

2.2. Memeriksa dan menyetel sudut dwell
a. Tujuan :

• Mengetes sudut dwell dengan pengetes dwell

b. Alat :

• Pengetes dwell
• Kontak alat

c. Bahan :

• Mesin hidup

d. Langkah penyetelan :

• Hidupkan mesin stasioner
• Pasang alat ukur dwell tester (kabel (+) pengetes ke (-) coil, kabel pengetes (-) ice groun)
• Tempatkan tombol ice dwell
• Baca alat ukur (ukuran yang baik motor 4 tak ± 1-4)















Dwell tester

Keterangan:
Jika melebihi 56 maka kondisi platina terlalu rapat dan akan mengakibatkan icon platina cepat panas / aus. Jika kurang dari 52 maka kondisi platina terlalu renggang dan mengakibatkan pengapian kecil.

2.3 Menyetel Campuran Udara pada Kalburator
Tujuan :

• Menyetel campuran udara

Bahan :

• Kotak alat

Cara penyetelan :

1. Hidupkan mesin dengan stationer sampai mencapai tujuan kerja (mesin hangat)
2. Putar baut setelah udara kekanan dengan menghitung jumlah putarannya berlahan-lahan dan salah satu tangan memegang gas, (semakin diputar kekanan penyetelan udara maka semakin miskin dan mesin cenderung mati).
3. Semakin baut di putar ke kanan mesin akan cenderung mati dan di imbangi dengan gerakan katup gas.
4. Setelah baut diputar penuh kekanan, putar berlawanan arah ke kiri secara perlahan-lahan sampai mendapatkan hidupnya mesin yang betul-betul normal (ciri-cirinya : aroma gas buang tidak pedih dimata, getaran pada mesin paling kecil, pembakaran elektroda pada busi berwarna putih dan kecoklat-coklatan dan kering).
5. Pada waktu di putar ke kiri harus di hitung jumlah putarannya.

2.4.. Penyetelan Putaran Idle (Stationer)
Tujuan :
Menyetel campuran idle dan campuran bahan bakar tanpa pengetes gas buang.
Alat :

• Kotak alat
• Tech nonieter

Bahan :

• Mobil / motor hidup

Langkah Pengukuran :

1. Hidupkan mesin stationer
2. Pasang alat ukur RPM Tester dan sklarnya posisi low tach kabel merah ke negatif coil kabel hitam kemasa / body.
3. Baca alat ukur RPM Tester kemudian hasil ukuran tersebut di kalikan 100
4. Putaran stationer yang baik adalah 700-800 rpm, untuk 4 tak 4 silinder.
5. Jika hasil ukur kurang / melebihi ukuran spesifikasi maka setel campuran idle dengan skrup penyetel yang terletak pada katup gas.

Langkah Penyetelan :

• Putar skrup penyetelan kearah luar sampai putaran mulai turun / mesin hampir mati.
• Putar skrup penyetel kearah dalam secara tahap demi tahap dengan setengah putaran tunggu sedikit dan perhatikan reaksi motor. Pada saat terdengar putaran mulai turun kendorkan skrup penyetel = setengah putaran untuk mendapatkan penyetelan campuran yang benar.

Catatan :

• Pada waktu penyetelan dan pemeriksaan katup jangan sekali-kali mesin di gas karena akan merusak komponen alat ukur.
• Jangan melihat tachnometer dengan perasaan hasil penyetelan lebih akurjika adal

 janganlah berhenti dan bosan untuk selalu belajar otomotif  karena teknologi otomotif itu  akan terus berkembang dan berkembang ,,cukup sekian dari saya,semoga bermanfaat untuk kita semua,,amin

Baca Selengkapnya »

SISTEM SENSOR BAGIAN II

ada mobil-mobil keluaran pabrikan sekarang sudah menggunakan mesin jenis EFI (Electrical Fuel Injection) dimana dengan sistem tersebut banyak sekali sensor-sensor sebagai tempat inputan data ke Otak Mesin (ECU – Electrical Control Unit). Berikut nama-nama sensor tersebut :

1. Throtle Position Sensor ( TPS ), adalah sensor yang digunakan untuk mengetahui posisi pedal gas dalam keadaan tertekan atau bebas. Jika ditekan/digas maka valuenya besar dan jika tidak ditekan valuenya kecil.

2. Manipold Absolute Pressure ( MAP ), sensor yang digunakan untuk mengetahui kondisi kevacuuman intake manipold. Sensor ini akan mengeluarkan pulsa tegangan besar jika kevacuuman intake manipold berkurang ( pedal gas diinjak ) atau sebaliknya.

3. Air Flow Sensor ( AFS ), adalah sensor yang digunakan untuk mengetahui banyak sedikitnya udara yang akan masuk ke dalam intake manipold. Biasanya sensor ini dipasang sesudah filter udara dan akan memberikan pulsa tegangan semakin besar jika udara yang melewatinya semakin banyak atau sebaliknya. Sensor ini ada yang meneybutnya AFM ( Air flow meter ) atau juga MAF ( Mass Air Flow ).

4. Intake Air Temperature Sensor ( IAT ), adalah sensor yang digunakan untuk mengetahui suhu udara masuk ke intake manipold, semakin dingin suhu udara masuk maka akan semakin besar pulsa tegangan yang dikirimkan ke ECU, sehingga supllai bensin ke injector juga semakin besar.

5. Idle Air Control ( IAC ), adalah part yang mendeteksi/mengendalikan suplai udara ke intake manipold pada saat putaran idle ( langsam ). Sensor ini bisa beerupa solenoid, motor listrik atau bekerja sesuai dengan suhu air pendingin. Dibeberapa sistem kendaraan sering disebut Idle Speed Control ( ISC ) atau juga Idle Step Motor.

6. Injector, adalah perangkat electronic yang diperintah oleh ECU untuk membuka /menutup katup electronic sehingga bensin bisa menyemprot ke silinder.

7. Crankshaft Position Sensor ( CKP ), sensor yang mendeteksi adanya putaran mesin. Jika sensor ini dipasang dekat dengan poros nok/katup, disebut Camshaft Position Sensor ( CMP ). Kedua sensor tersebut disamping berfungsi untuk mengetahui adanya putaran mesin juga berfungsi untuk mengendalikan sistem pengapian mesin tersebut.

8. Coolant Temperature Sensor ( CTS ) atau Water Temperature Sensor (WTS) adalah sensor untuk mengetahui kondisi suhu air pendingin. Semakin dingin suhu air pendingin maka semakin banyak bensin yang disemprotkan ke silinder.

9. Top Dead Center Sensor ( TDC ) adalah sensor yang digunakan untuk mengetahui titik mati atas silinder nomor satu. Hal ini biasanya digunakan untuk menentukan firing order ( FO ).

10. Vehicle Speed Sensor ( VSS), adalah sensor untuk mengetahui kecepatan kendaraan, biasanya dihubungkan dengan poros output transmisi.

Baca Selengkapnya »

SENSOR PADA MESIN EFI YANG PERLU DI KETAHUI

 Aplikasi Sistem Pengaturan Elektronik pada kendaraan telah demikian pesatnya, seiring dengan kemajuan teknologi dan tuntutan global yang mensyaratkan baik aspek pemenuhan pengguna teknologi maupun aspek dampak lingkungannya, sehingga rancang bangun kendaraan modern dengan Advance Technology memiliki kelebihan/keunggulan yang mampu meningkatkan antara lain:

• Unjuk kerja
• Efisiensi penggunaan bahan bakar
• Penanggulangan dampak lingkungan
• Kenyamanan dan keamanan

Kendaraan dengan fasilitas control elektronik dibandingkan dengan kendaraan konvensional memiliki perbedaan pada piranti elektroniknya yang pada dasarnya terdiri dari beberapa komponen, yaitu Sensor, Electronik Control Unit (ECU), dan Unit actuator.

Sensor berfungsi untuk mengirimkan sinyal atau data ke ECU, ECU berfungsi untuk mengolah data yang dikirimkan oleh sensor dan mengirimkan nya kembali berupa perintah ke actuator. Aktuator berfungsi sebagai pengeksekusi suatu perintah dari ECU.

Di tulisan ini, hanya akan jelaskan macam-macam sensor beserta fungsinya.

1.  Engine Control Temperature (ECT)/Sensor Temperatur Mesin dan Intake Air Temperature
     (IAT)/Temperatur udara masuk

ECT berfungsi untuk mendeteksi suhu air pendingin pada mesin

IAT berfungsi untuk mendeteksi suhu udara yang masuk

 Cara Kerjanya:

Sensor yang dihubungkan seri dengan tahanan dan diberi tegangan 5 V. Bila tegangan pada sensor berubah (karena temperature), maka tegangan yang ke ECU juga berubah. Tegangan kerja adalah 4,5 s/d 0,2 Volt, dari dingin ke panas

2. Throttle Position Sensor (TPS)



TPS berfungsi untuk mengetahui derajat pembukaan katup gas dan mengontrol jumlah udara yang masuk. Sensor ini terbuat dari bahan Karbon arang. Range kerjanya adalah dalam % pembukaan katup gas (0 % = 0,5 Volt ----- 100 % = 4,7 Volt). Cara kerjanya: Tegangan 5 Volt dari ECU sebagai sumber, bila katup gas dibuka akan membuat perbandingan tegangan yang berasal dari perbandingan tahanan, sehingga mengeluarkan sinyal tegangan 0,5 s/d 4,7 Volt.

3. Air Flow Meter (Sensor Udara Masuk)

Air flow meter berfungsi untuk mendeteksi jumlah udara yang masuk, dan ini dipakai pada system injeksi jenis L-EFI.

Jenis-jenis Air Flow Meter:

a. Sensor Flap (impact pressure) Air Flow Sensor LMM

Jenis ini terbuat dari tahanan geser (karbon arang). Cara kerjanya: pedal ditekan untuk membuka katup gas. Udara diisap oleh pengukur jumlah udara. Pengukur aliran udara memberikan informasi utama secara elektris ke unit pengontrol elektronika.

b. Sensor Massa Udara (Kawat dan Film Panas)

 Jenis ini terbuat dari bahan kawat panas (platinum), Thermister, Metallic Film. Prinsip kerjanya: kawat panas dijaga pada temperature tetap dirangkai dengan termistor . Suatu aliran udara akan menyebabkan kawat panas menjadi dingin, rangkaian elektronik akan mempertahankan temperature pada kawat panas tetap. Pada waktu yang bersamaan, rangkaian elektronik mengukur arus yang mengalir ke kawat panas dan mengeluarkan sinyal tegangan sebanding dengan aliran arus.

c. Karman Vortex

 Jenis Karman Vortex terbuat dari bahan Photo Coupler (LED dan Photo Transistor). Cara kerjanya: Udara yang masuk dibuat pusaran oleh pembentuk pusaran udara dan distabilkan oleh plat penstabil pusaran udara, kemudian diukur melalui pemancar dan penerima gelombang frekuensi tinggi. Dengan sebuah pengolah sinyal, gelombang frekuensi tinggi pada bagian penerima diubah bentuknya menjadi impul tegangnan yang diterima oleh computer.

4. Manifold Absolute Pressure (MAP)

Fungsi MAP sensor adalah untuk mengetahui tekanan udara yang masuk. Sensor ini terletak pada saluran udara masuk setelah katup gas dan digunakan pada mesin injeksi jenis D-EFI. Cara kerja MAP: Piezo Resistive adalah bahan yang nilai tahanannya tergantung dari perubahan bentuk. Piezo resistive dibuat diafragma (Silicon chip) berfungsi sebagai membrane antara ruangan vacuum (0,2 bar) sebagai referensi dan ruangan yang berhubungan dengan intake manifold.

Perbedaan tekanan antara ruang vacuum dengan intake manifold berakibat perubahan lengkungan pada membrane silicon chip. Pengolah sinyal merubah menjadi tegangan sinyal. MAP sensor mengeluarkan tegangan paling tinggi ketika tekanan intake manipold adalah paling tinggi (kunci kontak “ON” mesin “MATI”, atau katup gas diinjak tiba-tiba/Accelerasi). Begitu pula sebaliknya mengeluarkan tegangan paling rendah jika terjadi decelerasi (perlambatan).

5. Sensor Gas Buang

Sensor ini berfungsi untuk mengetahui kerusakan pada Katalik konventer dan sebagai system closed loop A/F Rasio. Prinsip Kerjanya: Bila ada perbedaan jumlah O2 udara luar, akan terjadi beda potensial antara kedua elektroda. Tegangan maksimal 1 volt. Temperatur kerja min. 400C.


6. Sensor Putaran

1. Sensor Induktif pada Distibutor

Sensor CKP dan CMP pada distributor

Untuk system yang pengajuannya dengan mikrokontrol, maka sinyal putaran (CKP) harus dilengkapi dengan sensor posisi pada silinder (CMP). Sinyal ada yang di distributor dan di poros engkol

2. Sensor Induktif pada poros engkol

Sensor ini terdiri dari dua, yaitu: satu sensor induktif

dan dua sensor induktif (CKP dan CMP)

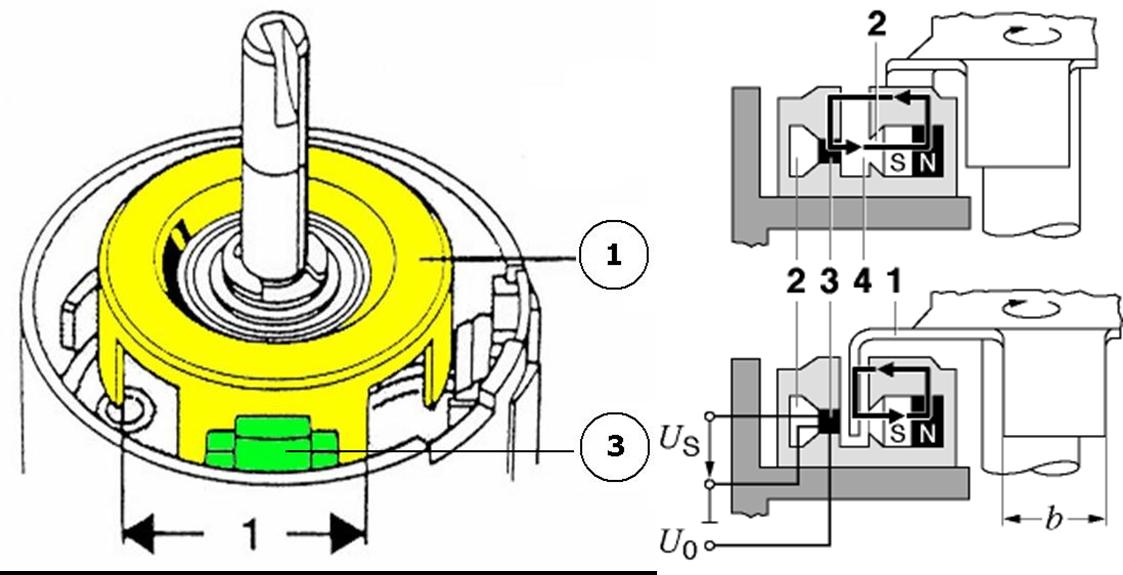

3. Sensor Hall pada distributor



d.  Sensor Photodioda

Berfungsi sebagai sensor putaran dan TOP

7.    Sensor Knoking

 Sensor ini berfungsi untuk mengetahui knoking, system closed loop pengapian dan mendeteksi octane bahan bakar. Prinsip kerja: Bila terjadi knoking (pinking) akan terjadi getaran pada sensor knoking berupa nois. ECU akan memundurkan saat pengapian 2 kali sampai tidak terjadi detonasi lagi. Untuk 4 silinder perlu 1 sensor, 5 atau 6 silinder perlu 2 sensor, 8 lebih bisa 2 atau lebih sensor.

Baca Selengkapnya »

SISTEM BATERAI

DEFINISI BATERAI
Baterai adalah sebuah kotak yang terbuat dari bahan karet atau plastik yang dikeraskan

FUNGSI
Sebagai Penyimpan arus listrik DC

KOMPONEN UTAMA DAN FUNGSI

1. PEMBATAS DINDING SEL

    Pembatas dinding sel dari sel-sel baterai, baik sel baterai positif maupun sel baterai negatif dengan tujuan  agar tidak terjadi hubungan singkat di antara sel-sel baterai tersebut dan juga untuk menjembatani antara sel 1 hingga sel 6 yang mempunyai nilai tegangan masing-masing sel yaitu 2 Volt

2. KOTAK BATERAI

    Kotak baterai umumnya terbuat dari bahan karet atau plastik yang dikeraskan, kotak ini di desain secara baik oleh pabrik pembuatnya dengan tujuan untuk melindungi dan menghindari benturan atau gangguan yang datang dari luar baterai semisal bentuk kejatuhan dari ketinggian secara tak sengaja, ataupun tertimpa sebuah alat semacam dongkrak. namun demikian sbaik apapun kotak baterai ini di buat terkadang mempunyai umur pemakaian yang tidak maksimal semisal ketika jatuh dari ketinggian tertentu terkadang kotak baterai langsung pecah dan cairan elektrolitnyapun langsung berhamburan.

3. TERMINAL BATERAI

     Terminal baterai berfungsi sebagai tempat mengikat kabel-kabel terminal baterai yang akan menuju kepada terminal-terminal lain semisal terminal pada kunci kontak, desain terminal baterai secara kasat mata tidak mempunyai perbedaan yang berarti namun bila kita perhatikan secara seksama sebenarnya kedua terminal tersebut mempunyai diameter yang berbeda antar terminal (+) dengan terminal (-). umumnya perbedaan tersebut terletak pada terminal (+) yang mempunyai diameter terminalnya lebih besar dari diameter terminal (-). Hal ini di desain dengan sengaja dengan tujuan untuk menghindari kesalahan pemasangan oleh teknisi mesin ketika melihat tanda-tanda (+) dan (-) yang tercetak dengan bentuk reflika timbul pada baterai telah mengalami keruskan atau keausan.

4. TUTUP BATERAI

     Tutup baterai terbuat dari bahan plastik yang tahan panas dan zat kimia, pada bagian bawahnya terdapat ulir yang akan terkait pada tutup kotak baterai dan berbentuk segi empat memanjang sedangkan di bagian atas dari tutup baterai tersebut terdapat lubang-lubang ventilasi.

5. LUBANG VENTILASI

    Lubang ventilasi yang terdapat pada bagian atas dari kepala tutup baterai mempunyai fungsi untuk membuang gas hasil destilasi cairan elektrolit ketika baterai di berikan beban pemakaian tegangan listrik yang mengalir dalam rangkaian-rangkaian seperti ; sistem starter, sistem pengapian maupun sistem penerangan. mengingat gas yang keluar malalui tutup baterai sangat berbau, jangan di hirup karena akan mengganggu kesehatan tubuh

6. TUTUP KOTAK BATERAI
    Tutup kotak baterai berada di bagian atas yang menjadi penutup dari sebuah kotak baterai yang berfungsi melindungi komponen-komponen baterai bagian dalam dari kejatuhan partikel kotoran dan debu yang beterbangan di dalam bengkel ataupun cairan pelumas yang tertumpah secara tidak sengaja oleh teknisi bengkel.

7. PENGHUBUNG SEL
    Penghubung sel berfungsi untuk menghubungkan sel-sel dari tiap-tiap sel baterai agar tiap sel baterai saling bersinergi  menjadi nilai tegangan yang maksimal. Tiap-tiap sel yang saling dihubungkan mempunyai nilai 2 Volt bila setiap sel dari tiap sel tersebut terdapat 6 berarti nilai tegangan dari baterai tersebut kurang lebih 12 Volt.

8. PEMBATAS ANTARA

    Pembatas antara tutup kotak baterai dengan kotak baterai itu sendiri biasanya direkatkan sangat kuat agar penutup baterai tidak lepas  ketika di angkat atau dipindahkan kedalam ruang mesin oleh teknisi bengkel. Hal ini memberikan kesan bahwa sistem baterai didesain dengan keakuratan tinggi.

9. SEL (-)

   Sel baterai terdiri dari gabungan plat positif dan plat negatif yang disekatkan oleh separator antara plat yang satu dengan plat yang lainnya, Jumlah dan ukuran plat adalah dua faktor yang menentukan kapasitas amper-jam nominal dari sel. Setiap grup plat positif dan setiap grup plat negatif masing-masing di satukan oleh pemegang platnya sendiri. Pada setiap sel jumlah plat negatif lebih banyak satu dari pada plat positif, sehingga sisi luar plat sel adalah negatif. Bahan aktif plat (-) adalah timah murni (simbol kimia Pb) berwarna Abu-abu.

10.SEL (+)
   Bahan aktif plat (+) adalah timah peroksida (simbol kimia PbO2) yang berbentuk kristal dengan butir-butir yang sangat kecil dan berwarna kecoklat-coklatan.


11.ALAS BATERAI

   Alas baterai mempunyai fungsi sebagai kedudukan dan penumpu berat dari totalitas berat baterai, oleh karena ketika membongkar atau memasang baterai hendaknya hati-hati agar kondisi baterai tidak jatuh yang dapat menyebabkan pecah atau retak pada bagian alas baterai sehingga cairan elektrolit pada baterai dapat merembes keluar (bocor baterai).

12.SEPARATOR

   Bahan lembaran tipis yang memisahkan antara plat (-) dan plat (+) yang mempunyai fungsi untuk mencegah terjadinya kehilangan energi yang tersimpan, dibuatnya ruruk-rusuk pada sisi permukaan plat (+) separattor bertujuan agar volume asam sulfat lebih banyak beredar pada daerah permukaan plat (+) sehingga dapat meningkatkan efisiensi dan fasilitas sirkulasi asam dalam sel. Terdapat bermacam-macam separator yaitu ; kayu, karet atau plastik yang berlubang, lembaran berlubang dari silica dan fiber glass.

13.RUANG ENDAPAN

    Ruang endapan merupakan ruang yang terdapat dibagian alas baterai yang berfungsi untuk mengendapkan butiran-butiran atau serpihan-serpihan halus yang berasal dari plat-plat baterai ketika baterai sedang di gunakan (di beri beban) yang dapat menyebabkab

RANGKAIAN INSTALASI PEMAKAIAN BATERAI

RANGKAIAN SERI

Pada Rangkaian Seri jika dua buah baterai di jumper menjadi satu rangkaian, maka tegangannya akan bertambah tetapi arusnya tetap.

RANGKAIAN PARALEL

Pada Rangkaian Paralel jika dua buah baterai di jumper menjadi satu, maka tegangannya tidak bertambah (tetap) tetapi arusnya bertambah.

RANGKAIAN SERI PARALEL

Pada Rangkaian Seri-Paralel, jika tiga buah baterai di jumper menjadi satu, maka tegangannya bertambah, (terakumulasi hanya dua buah baterai)  dan arusnya pun bertambah lebih besar.

RANGKAIAN INSTALASI PENGISIAN BATERAI

PENGISIAN LAMBAT

Pengisian lambat membutuhkan waktu 6 - 8 jam









PENGISIAN CEPAT

Pengisian cepat membutuhkan waktu 3 jam









SECARA UMUM BATERAI DIBEDAKAN MENJADI 2 JENIS, YAITU :

1. BATERAI TIPE KERING
    CONTOH ; Baterai Kering Sepeda Motor (1 amp), baterai remote, baterai Notebook, baterai HP, dll

2. BATERAI TIPE BASAH DIBEDAKAN MENJADI 4 JENIS YAITU :

(gambar dibawah ini adalah ilustrasi bloger)

1.BATERAI DENGAN PENGELUARAN GAS

Baterai dengan pengeluaran gas adalah baterai yang umum kita lihat sehari-hari terutama pada sepeda motor di mana pada baterai ini dilengkapi dengan selang pengeluaran gas yang berfungsi sebagai saluran pembuang  gas hasil destilasi uap cairan elektrolit  ketika baterai diberikan beban listrik.

2. BATERAI DENGAN SAMBUNGAN PROBE

Baterai ini dilengkapi dengan sebuah probe yaitu semacam alat sensor yang dapat mendeteksi tinggi atau rendah cairan elektrolit yang terdapat didalam baterai. Bila cairan elektrolit di dalam baterai berada pada posisi Lower Level, otomatis probe akan mengirimkan sinyal dalam bentuk bunyi yang akan memberitahukan pemilik kendaraan untuk melakukan pengisian kembali cairan elektrolit.

3. BATERAI BEBAS PEMELIHARAAN

Pada baterai ini gas hasil destilasi yang seharusnya keluar melalui tutup baterai yang dapat mengakibatkan korosif pada terminal baterai di gunakan kembali (reuse) di dalam baterai itu sendiri sehingga memungkinkan pemilik kendaraan tidak terlalu repot melakukan perawatan pada baterai jenis ini

4. BATERAI "S"

Baterai "S" bermakna Special atau khusus, karena baterai  ini mempunyai desain khusus terutama pada bagian separatornya yang berbeda dengan desain separator pada umumnya

PERAWATAN DAN PERBAIKAN BATERAI
 1. PERIKSA TEGANGAN BATERAI

Periksa tegangan baterai dengan menggunakan Multitester
Tegangan yang baik 12 - 13,5 Volt

Bukalah semua tutup baterai lalu

Periksa Tiap-tiap sel baterai dengan menggunakan Multitester

Jika baterai yang diukur 12 Volt berarti tiap sel harus turun 2 Volt

Berhati-hatilah jangan sampai merusak sel-sel dari tiap sel baterai yang di ukur

 2. PERIKSA KONDISI BERAT JENIS CAIRAN ELEKTROLIT

Lakukan pemeriksaan dengan menggunakan Hidrometer, Bacalah pada takaran ukuran yang ada

Bila Hijau    = Sangat Baik
Bila Putih     = Baik
Bila Merah  = Kurang


 Berat jenis standart 1,26-1,28 kg/l






3. PERIKSA TERMINAL BATERAI

Periksa terminal baterai dari kemungkinan korosif atau timbul jelaga salju akibat terkena uap dari cairan elektrolit, jika timbul demikian bersihkan

jangan lupa periksa juga sambungan-sambungan kabel terminal baterai dari karat atau putus

KERUSAKAN - KERUSAKAN BATERAI
1. Kotak baterai retak atau pecah
2. Sel baterai rusak
3. Tutup baterai tersumbat sehingga baterai melembung
4. Terminal baterai korosif
5. Air aki selalu kering
6. Tegangan baterai selelu turun

Baca Selengkapnya »
