SISTEM STARTER

FUNGSI
Sebagai Penggerak mula, ketika mesin pertama kali di nyalakan

TERDAPAT 3 JENIS SISTEM STARTER

1. TIPE PLANETARY

Pada starter tipe ini menggunakan tiga buah gear sebagai penopang poros armature juga sebagai penggerak armature itu sendiri sebelum memutar kopling dan pinion gear.

 2. TIPE REDUKSI

Pada starter tipe ini terdapat gear-gear yang saling mereduksi dari kumparan armature hingga ke gear pada poros kopling

3. TIPE KONVENSIONAL

Pada starter tipe ini hanya terdapat satu buah gear yaitu pinion gear yang akan terhubung ke fly wheel gear ketika drive lever mendorong gear tersebut saat starter berputar

URAIAN

Untuk mempersempit materi bahasan tentang sistem starter, blogger hanya akan membahas tentang sistem starter tipe konvensional saja. seperti gambar di bawah ini.











 KOMPONEN UTAMA DAN FUNGSI SISTEM STARTER TYPE KONVENSIONAL

1. SWITCH STARTER
    Untuk memutus dan menghubungkan arus listrik dari baterai

2. PEGAS PLUNYER
    Untuk mengembalikan posisi plunyer setelah menekan dan mendorong drive lever

3. PLUNYER
    Untuk mendorong dan mengkait drive lever

4. DRIVE LEVER
    Untuk mendorong clutch dan pinion gear agar terhubung ke flywheel gear

5. FRONT CASE
    Untuk menutup bagaian depan starter

6. STOP COLAR
    Untuk membatasi pergerakan clutch dan pinion gear pada poros

7. PINION GEAR
    Untuk memutar gear pinion

8. STARTER CLUTCH
    Untuk membatasi putaran cepat dari clutch

9. ARMATURE
    Untuk menimbulkan medan magnet dalam arah melingkar

10.COMUTATOR
    Untuk tempat kedudukan sikat arang yang akan mengalirkan listrik ke armature sehingga terjadi putaran

11.WASHER
    Untuk membatasi dan mengunci poros bagian belakang dari starter

12.FIELD COIL
   Untuk menimbulkan medan magnet dalam arah lurus dan mendatar

13.BRUSH HOLDER
   Untuk tempat kedudukan brush positif dan negatif

14.BRUSH
    Untuk menghantarkan arus listrik pada komutator
15.REAR CASE
   Untuk menutup starter bagian depan
16. BOLT
   Untuk mengikat secara keseluruhan komponen sistem starter



KOMPONEN BESAR UTAMA SISTEM STARTER TIPE KONVENSIONAL

1. KUMPARAN MEDAN (FIELD COIL)
    Fungsi : Untuk menimbulkan medan magnet dalam arah lurus dan mendatar

 2. KUMPARAN JANGKAR (ARMATURE)
    Fungsi : Untuk menimbulkan medan magnet dalam arah melingkar









3. RANGKAIAN SIKAT DAN SIKAT

    Fungsi : sebagai tempat kedudukan sikat positif dan negatif dan juga untuk menghantarkan arus listrik pada komutator

4. SWITCH STARTER
    Fungsi : Untuk menghubung dan memutuskan arus litrik yang mengalir pada pada rangkaian

Terdapat 3 Terminal pada switch starter yaitu : 30, 50 dan C

dan juga terdapat dua buah gulungan utama yaitu : Pull in Coil dan Hold in Coil

CARA KERJA SISTEM STARTER DALAM RANGKAIAN



Ketika kunci kontak di ON kan, arus listrik dari baterai mengalir melewati rangkaian sikring lalu ke terminal 50 dari switch starter.

bersamaan dengan itu ada pula sebagian arus listrik yang mengalir ke terminal 30 dari switch starter yang dapat menimbulkan kemagnetan dari kumparan Pull in Coil dan Hold in Coil dari switch starter yang menarik plunyer switch starter sehingga drivel lever mendorong kopling dan pinion gear ke fly wheel gear

PERAWATAN DAN PERBAIKAN SISTEM STARTER

1. LAKUKAN PENGUKURAN PADA KUMPARAN JANGKAR (ARMATURE)
a. Pengukuran komutator hubungan terbuka

Jika terdapat hubungan, maka armature baik namun jika tidak terdapat hubungan maka kontinuitas armature putus

 b. Pengukuran komutator hubungan masa

Jika tidak terdapat huungan maka armature baik, namun jika terdapat hubungan maka kontinuitas armature bocor

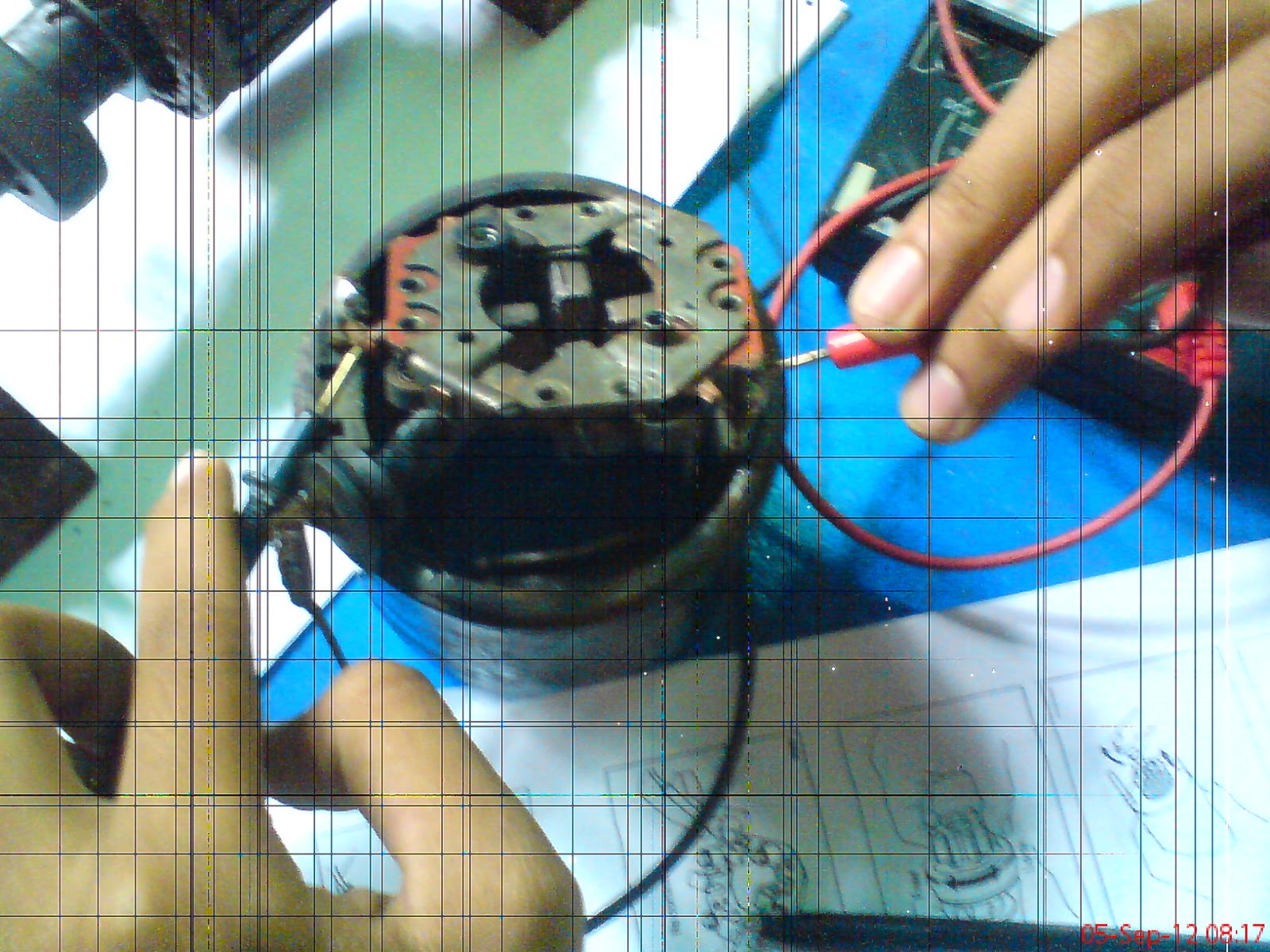

2. LAKUKAN PENGUKURAN PADA FIELD COIL
c. Pengukuran sirkuit Field Coil hubungan terbuka

Jika terdapat hubungan maka field coil baik namun jika tidak terdapat hubungan maka continuitas field coil putus







d. Pengukuran sirkuit Field Coil hubungan massa

Jika tidak terdapat hubungan maka field coil baik namun jika terdapat hubungan maka continuitas dari field coil bocor







3. LAKUKAN PENGUKURAN PANJANG SIKAT DAN RANGKAIAN SIKAT



Panjang sikat yang diukur tergantung dari tipe starter yang  di  gunakan oleh kendaraan masing-masing namun jika sikat masih panjang dan kondisinya masih baik (belum aus dan rompal) tidak perlu diganti

Pada Pengukuran isolasi sikat seharusnya tida ada hubungan namun jika ada hubungan maka rangkaian sikat harus di ganti

4. LAKUKAN PEMERIKSAAN STARTER CLUTCH DAN PINION GEAR

KERUSAKAN - KERUSAKAN MOTOR STARTER

1. Rangkaian sikat dan sikat sudah aus atau putus

2. Kumparan switch starter rusak

3. Kumparan Field Coil Bocor atau putus

3. Sepatu kutub terbakar

3. Sikring putus

4. Baterai sudah aus
